Gestanzte vs. Galvanisierte Leiterplatte für LED-Streifen: Löt- und Flammtest

Technische Zusammenfassung: Zwei LED-Streifen können im Angebot dieselbe Spannung, Breite und LED-Anzahl aufweisen und sich dennoch völlig unterschiedlich verhalten, sobald eine Lötspitze oder eine offene Flamme sie berührt. Der Unterschied liegt unter den LEDs: in der flexiblen Leiterplatte. In unserer Werksdemonstration blieb die galvanisierte Dickkupfer-Leiterplatte unter einer 400 °C heißen Lötspitze formstabil und ihre Flamme erlosch, während die gestanzte Leiterplatte schmolz und stark brannte. Dieser Leitfaden erläutert die werkstofftechnischen Hintergründe und zeigt, wie Sie einen LED-Streifen in kommerzieller Qualität spezifizieren, der Montage, Nacharbeit und viele Jahre in einer verdeckten Deckenvoute übersteht.

Warum ist die Leiterplatte wichtiger als die LED-Anzahl?

Als LED-Streifen-Hersteller mit eigenen FPCB-, Rolle-zu-Rolle-SMT- und Extrusionslinien in Foshan sehen wir bei Wettbewerbsmustern, die uns Einkäufer zusenden, immer wieder dasselbe Muster: Die LEDs sehen identisch aus, doch die Schaltung darunter ist auf den Preis optimiert. Die flexible Leiterplatte führt jeden Milliampere über die gesamte Länge, leitet die Wärme von jedem LED-Gehäuse ab und muss das Anlöten von Anschlussleitungen auf der Baustelle überstehen. Versagt die Platine, versagt auch die beste LED darauf.

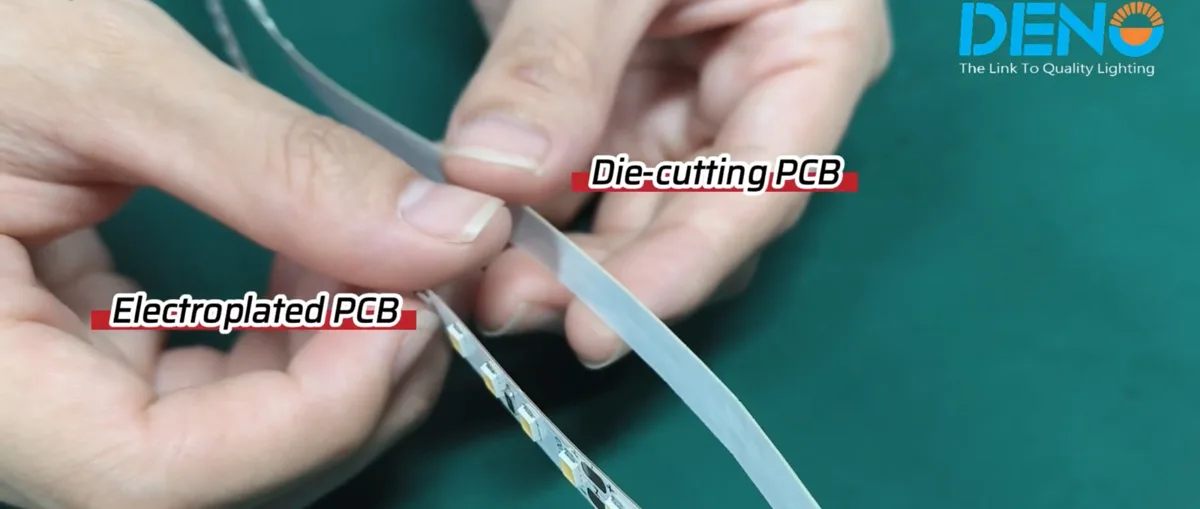

Sehen Sie sich den vollständigen Direktvergleich an, gefilmt im DENO-Werk:

Gestanzte vs. galvanisierte Leiterplatte: Worin liegt der Unterschied?

Gestanzte Schaltungen (Die-Cut) entstehen, indem eine Leiterfolie mechanisch ausgestanzt und mit einer Klebeschicht auf einen kostengünstigen Träger laminiert wird. Das Verfahren ist schnell und günstig, doch der Leiter ist dünn, die Kanten sind mechanisch vorbelastet, und Kleber sowie Trägerfolie bestimmen die thermische Belastungsgrenze des gesamten Streifens.

Galvanisierte Schaltungen werden aufgebaut, indem Kupfer auf ein strukturiertes flexibles Substrat abgeschieden wird. So lässt sich die Leiterdicke gezielt auf den tatsächlich benötigten Strom auslegen. DENO-Streifenplatinen verwenden einen Dickkupfer-Aufbau wie 35+70 μm und bieten damit einen deutlich größeren Kupferquerschnitt, um Strom zu führen und Wärme von Lötpads und LED-Gehäusen abzuleiten.

Lötspitzentest: Warum schmilzt eine billige LED-Streifen-Leiterplatte?

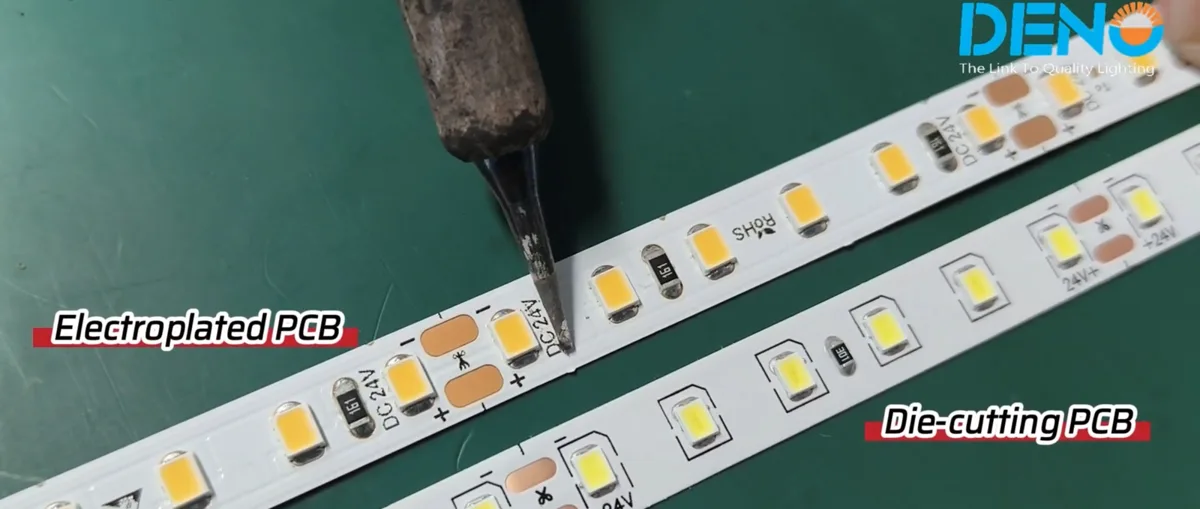

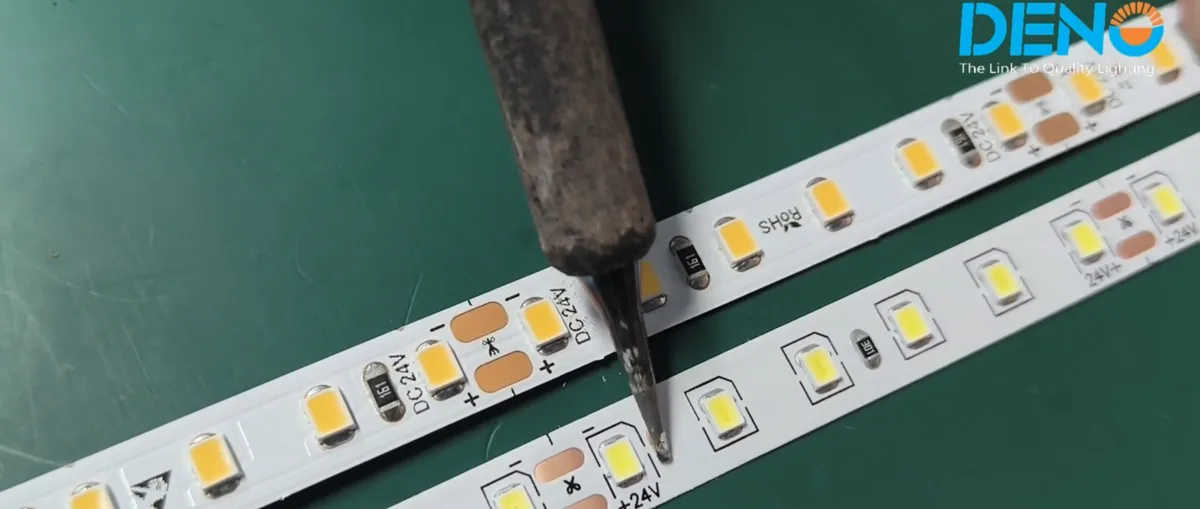

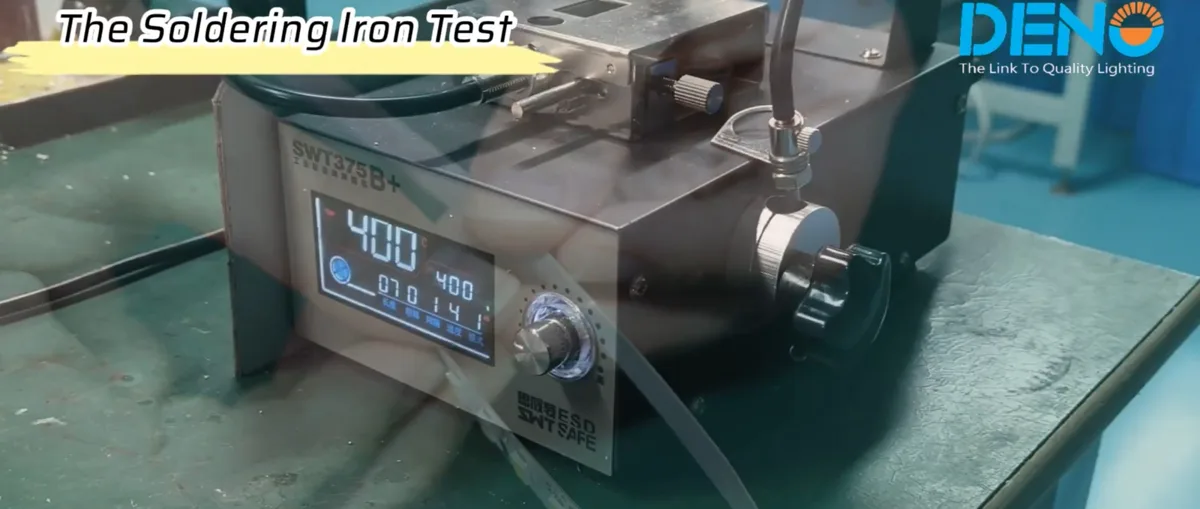

Im ersten Test berührt ein auf 400 °C eingestellter Lötkolben jedes Muster. Die galvanisierte Platine bleibt intakt; die gestanzte Platine schmilzt und wirft innerhalb weniger Sekunden Blasen.

Die Physik dahinter ist eindeutig. Kupfer leitet Wärme mit rund 400 W/m·K. Eine dicke, durchgehende Kupferschicht wirkt als Wärmespreizer: Die Energie der Lötspitze fließt seitlich durch das Kupfer, statt sich in der darunterliegenden Folie zu konzentrieren. Eine dünne Stanzfolie kann diese Energie nicht schnell genug verteilen, sodass die Wärme direkt in Kleber und Träger eindringt, die erweichen, ausgasen und delaminieren. Genau das erleben Installateure, wenn sich bei einem billigen LED-Streifen beim Anlöten der Anschlussleitungen oder bei der Nacharbeit vor Ort die Pads ablösen.

Für Einkäufer bedeutet das unmittelbar höhere Montageausbeute: Kundenspezifische Schnittlängen, Lötverbindungen und Reparaturen vor Ort gelingen auf einer Platine, die Lötwärme aufnehmen kann – und scheitern auf einer, die das nicht kann.

Flammtest: Welche LED-Streifen-Leiterplatte brennt, welche erlischt selbstständig?

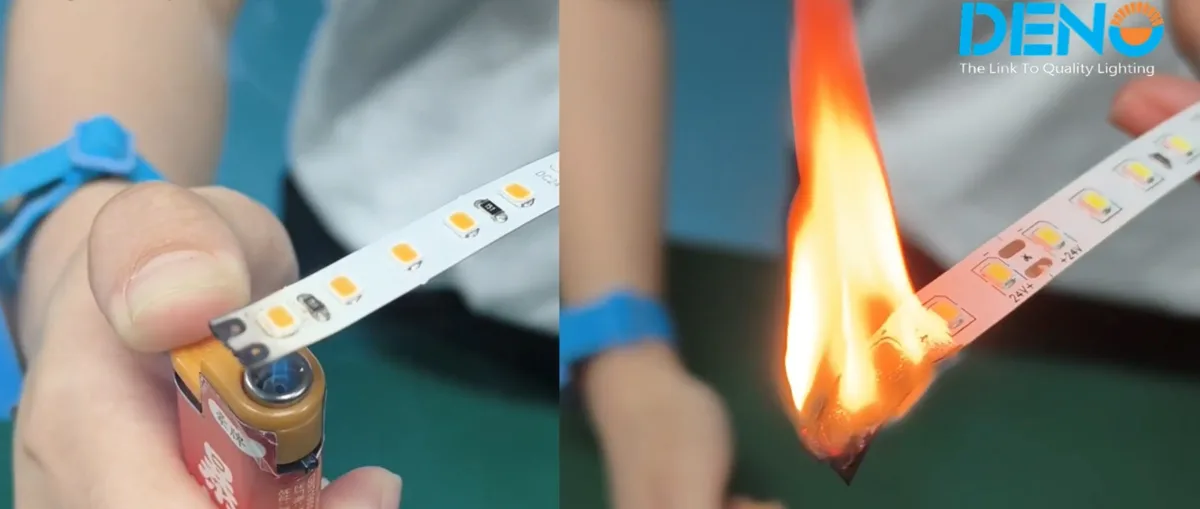

Im zweiten Test werden beide Muster einer offenen Flamme ausgesetzt. Die gestanzte Platine fängt Feuer und brennt stark, genährt von Kleber und Trägerfolie. Bei der galvanisierten Platine erlischt die Flamme, sobald das Feuerzeug entfernt wird.

Warum ist das relevant? LED-Streifen werden regelmäßig in Holzmöbeln, Gipskartonvouten und geschlossenen Aluminiumprofilen installiert, wo sich Wärme staut und der Zugang eingeschränkt ist. Ein Platinenmaterial, das eine Flamme unterhält, liefert bei einem Fehler zusätzlichen Brennstoff; ein selbstverlöschender Aufbau begrenzt ihn. Die formale Entflammbarkeitsklassifizierung von Werkstoffen ist in Laborstandards wie UL 94 definiert. Für Projektfreigaben sollten Einkäufer den Prüfbericht dem exakten Material und Produktumfang zuordnen. Das Video zeigt deutlich, warum diese Frage jedem Lieferanten gestellt werden sollte.

Technischer Vergleich: Gestanzte vs. galvanisierte LED-Streifen-Leiterplatte

Wo ist die Qualität der LED-Streifen-Leiterplatte am wichtigsten?

Verdeckte Deckenvouten und Einbaumöbel

Der Austausch eines ausgefallenen Streifens hinter einer fertigen Decke kostet weit mehr als die Rolle selbst. Die Platine muss eingeschlossene Wärme über Jahre bewältigen.

Kundenspezifische Längen und Lötverbindungen

Projekte mit Anschlussleitungen, Sonderabschnitten oder Mitteneinspeisung sind auf Pads angewiesen, die das Löten überstehen, ohne sich abzulösen.

Lange Strecken und Nachbestellungen

Dickkupfer reduziert den Spannungsabfall entlang der Strecke, und ein dokumentierter Platinenaufbau sorgt dafür, dass zukünftige Nachbestellungen der ursprünglichen Installation entsprechen.

Checkliste LED-Streifen-Leiterplatte: Was Sie Ihren Lieferanten fragen sollten

• Ist die flexible Leiterplatte für das angebotene Modell galvanisiert oder gestanzt?
• Wie hoch sind die fertige Kupferdicke und die Platinenbreite?
• Welche Löttemperatur und Kontaktzeit gibt der Lieferant vor?
• Welche Entflammbarkeits- und Sicherheitsberichte decken dieses Material und das fertige Produkt ab?
• Kann ein rückverfolgbares Muster geliefert werden, mit dem Platinenaufbau als Bestandteil der Bestellung?

Häufig gestellte Fragen

Warum schmelzen billige LED-Streifen-Leiterplatten beim Löten?

Dünne Stanzfolie kann Lötwärme nicht verteilen, sodass die Energie in Kleber und Trägerfolie übergeht, die erweichen und delaminieren. Dickes galvanisiertes Kupfer verteilt die Wärme seitlich und schützt das Pad.

Ist eine galvanisierte Leiterplatte für LED-Streifen besser als eine gestanzte?

Für Gewerbe- und Architekturbeleuchtung ja. Im DENO-Werkstest hielt die galvanisierte Dickkupfer-Platine einer 400 °C heißen Lötspitze stand und erlosch in der Flamme selbstständig, während die gestanzte Platine schmolz und brannte.

Bedeutet der 400 °C-Test, dass der Streifen bei 400 °C betrieben wird?

Nein. 400 °C ist die Einstellung des Lötkolbens, um die Platine zu belasten. Die Betriebsgrenzen sind im Datenblatt des jeweiligen LED-Streifen-Modells angegeben.

Wie beeinflusst die Kupferdicke die Leistung eines LED-Streifens?

Mehr Kupfer senkt den Widerstand, verringert den Spannungsabfall auf langen Strecken und leitet Wärme von LED-Gehäusen und Lötpads ab.

Fertigt DENO seine LED-Streifen-Leiterplatten selbst?

DENO ist ein LED-Streifen-Hersteller mit eigener Produktionsstätte in Foshan und betreibt SMD-R2R- und SOB-R2R-Rolle-zu-Rolle-Linien mit flexiblen Dickkupfer-Schaltungen. Details zum Platinenaufbau erläutert der oben verlinkte FPCB-Technologieleitfaden.
