Qualität von LED-Streifen: Vergleich von Golddraht, Chipgröße und Kupferbasis

Zwei LED-Streifen können die gleiche Spannung, Leistung, denselben CRI-Wert und dieselbe IP-Schutzart aufweisen und sich nach drei Jahren in einem Gebäude dennoch sehr unterschiedlich verhalten. Die Unterschiede liegen im Inneren des LED-Gehäuses: im Bonddraht, in der Bondstruktur, in der Chipfläche und im Wärmepfad aus dem Die. Dieser Artikel erläutert die vier Konstruktionsentscheidungen, die DENO trifft, was jede einzelne davon belegt und was nicht, und wie man sie in einem Lieferantenaudit oder einem Angebotsvergleich überprüfen kann.

1. Bonddraht: 99,99 % Gold und wogegen es schützt

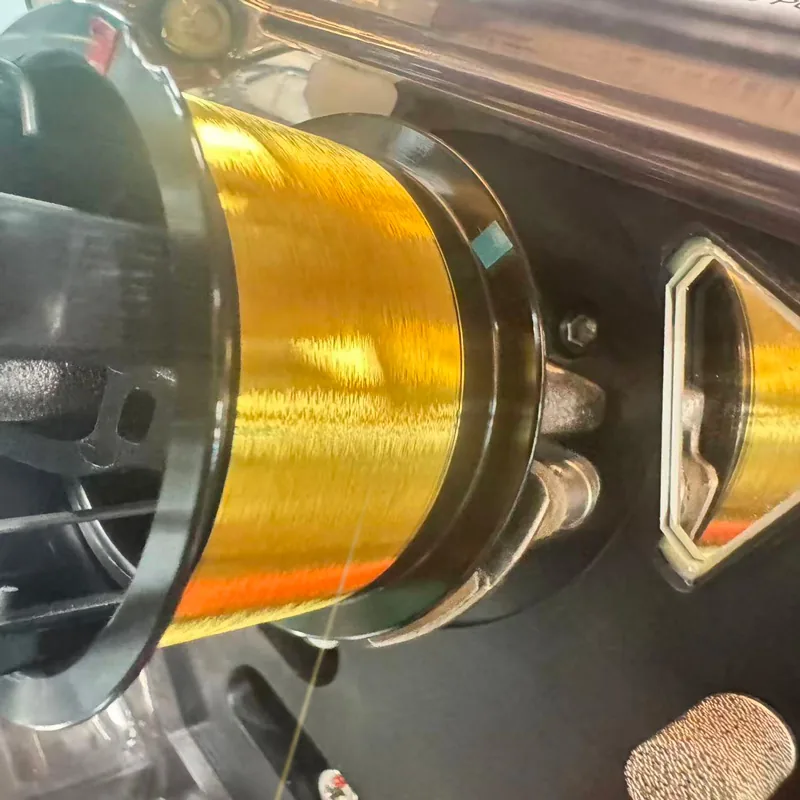

Im Inneren jedes gekapselten LED-Gehäuses führt ein haarfeiner Draht den Strom vom Chip-Pad zum Leadframe (Anschlussrahmen). Er ist klein, wird bei jedem Aufheizen und Abkühlen des Gehäuses mechanisch belastet und ist der Atmosphäre ausgesetzt, die die Vergussmasse durchlässt. DENO spezifiziert **Bonddraht aus 99,99 % Gold** in seinen gekapselten SMD- und SOB-Gehäusen.

Das technische Argument für Gold ist das Korrosionsverhalten, nicht allein die Leitfähigkeit. Gold ist chemisch inert: Es bildet keine Oxidschicht und ist weitaus unempfindlicher gegenüber Schwefel- und Chloridkontamination als blankes Kupfer. Dies ist besonders wichtig in feuchten, küstennahen, gekühlten und in Silikon versiegelten Konstruktionen, wo Feuchtigkeit und Spuren von Verunreinigungen den Bondbereich über Jahre statt Stunden erreichen.

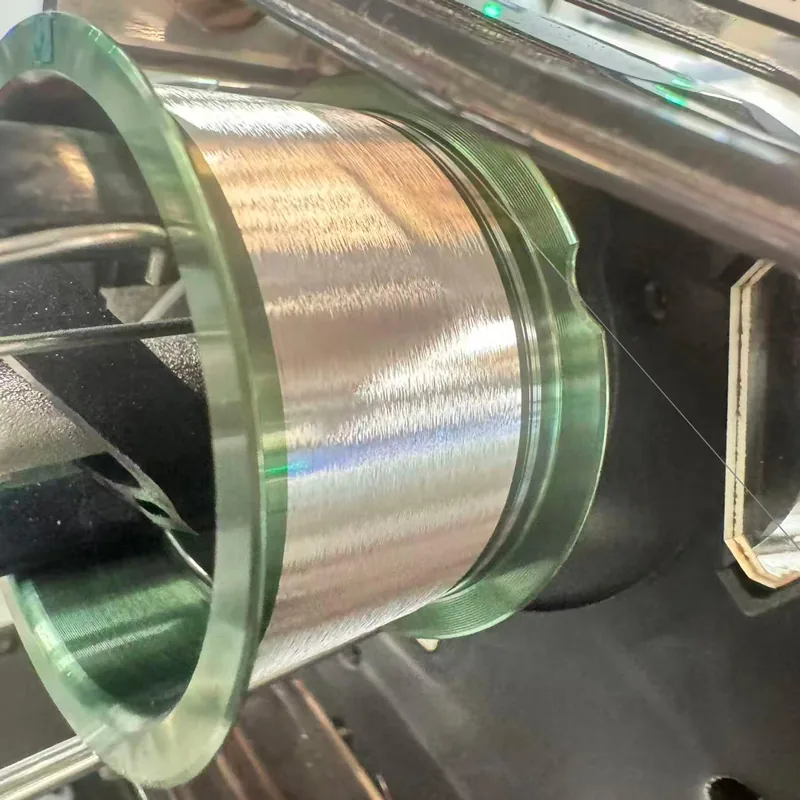

Dies ist keine Behauptung, dass Kupfer- oder Legierungsdraht unzuverlässig sei. Blanker Kupferdraht hat eine höhere elektrische und thermische Leitfähigkeit als Gold und wird erfolgreich in sehr großen Stückzahlen eingesetzt, wenn das Gehäuse dafür ausgelegt ist – Bonden in inerter Atmosphäre, kontrollierte Bondkraft und eine gut abgedichtete Vergussmasse. Palladiumbeschichtetes Kupfer existiert genau zu dem Zweck, der Korrosion entgegenzuwirken. Die ehrliche Aussage ist enger gefasst und nützlicher: Gold eliminiert einen Ausfallmechanismus, den Kupfergehäuse prozesstechnisch kontrollieren müssen, und dies über die gesamte Lebensdauer des Bauteils. Für ein Projekt, das ein Jahrzehnt lang nicht neu bestückt wird, lohnt sich der Aufpreis; für eine zweijährige Ladenbau-Ausstattung möglicherweise nicht.

2. Gold-Bump-Bonden: die Verbindung, nicht nur der Draht

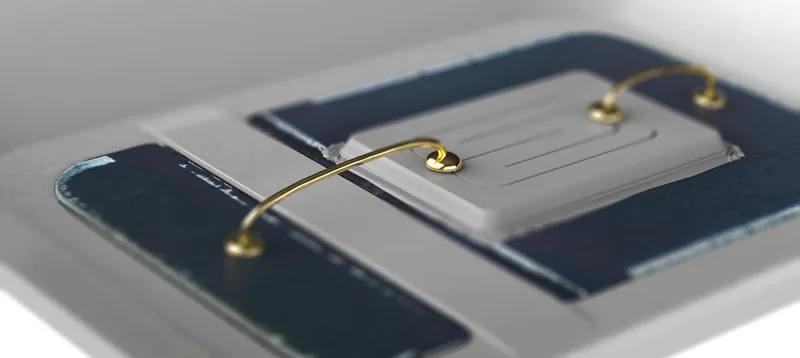

Ein alleiniger Austausch des Drahtes ändert nichts an der schwächsten Stelle der Baugruppe, nämlich der Bond-Schnittstelle auf dem Chip-Pad. Beim **Gold-Bump-Bonden** wird vor dem Anbringen des Drahtes ein kleiner Gold-Stud (Höcker) auf dem Pad gebildet. Der Draht wird dann auf den Bump gebondet anstatt direkt auf die Metallisierung des Pads.

Daraus ergeben sich zwei mechanische Effekte. Die tragende Kontaktfläche ist größer, sodass die Scherspannung an der Grenzfläche bei gleicher Bondgeometrie geringer ist. Und der duktile Gold-Bump fungiert als nachgiebige Schicht zwischen Chip und Draht und absorbiert einen Teil der Dehnung, die bei jeder Ausdehnung und Kontraktion des Gehäuses während eines Schaltzyklus entsteht. Beide Effekte zielen auf das Abheben des Bonds (Bond-Lift-Off), einen klassischen Verschleißmechanismus bei Gehäusen, die vielen thermischen Zyklen ausgesetzt sind – Treppenhäuser, bewegungsgesteuerte Korridore, Kühltheken und alle Schaltungen mit täglicher Zeitschaltuhr.

Gold-Bump-Bonden ist eine Maßnahme zur Erhöhung der Zuverlässigkeit bei thermischer Zyklierung. Es ist keine Verbesserung von Lichtstrom, Effizienz oder Farbqualität und sollte nicht als solche angepriesen werden.

3. Chipfläche: die Geometrie verstehen und korrekt interpretieren

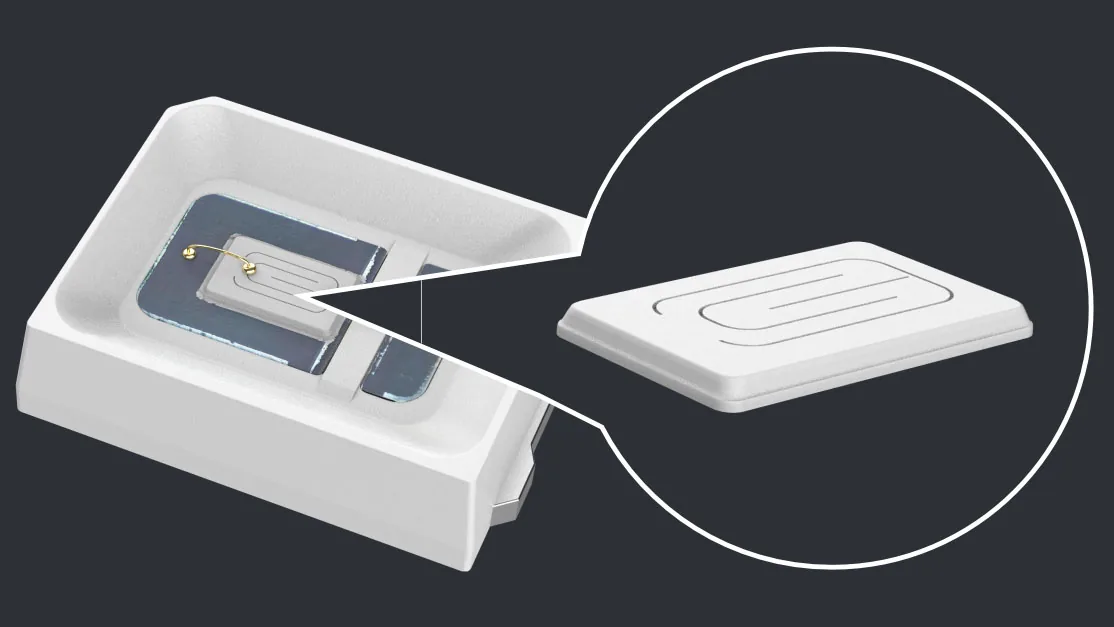

Das abgebildete Gehäuse von DENO verwendet einen **12 × 31 mil** großen Die. Chipabmessungen sind nominelle Geometrien, daher ist der Vergleich einfache Arithmetik – und er muss gegenüber einer benannten Referenzbasis angegeben werden, da zwei verschiedene Referenzbasen gebräuchlich sind:

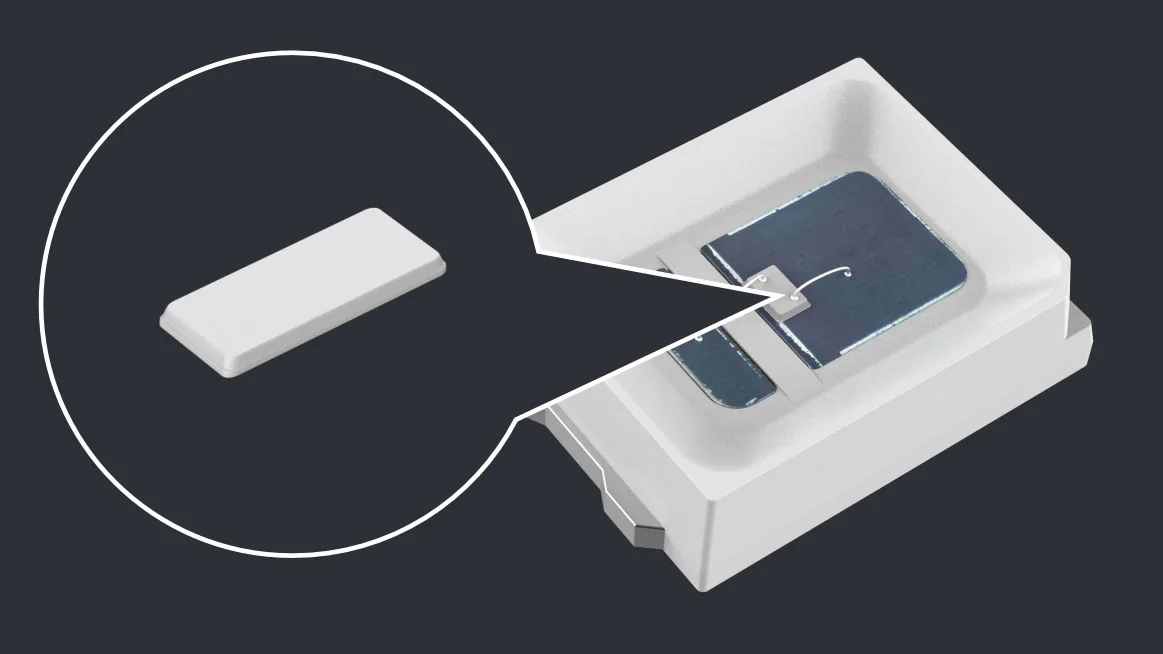

• Gegenüber einem 7 × 14 mil Die: 372 mil² versus 98 mil² – etwa die **3,80-fache Nennfläche, eine Steigerung von rund 280 %**.

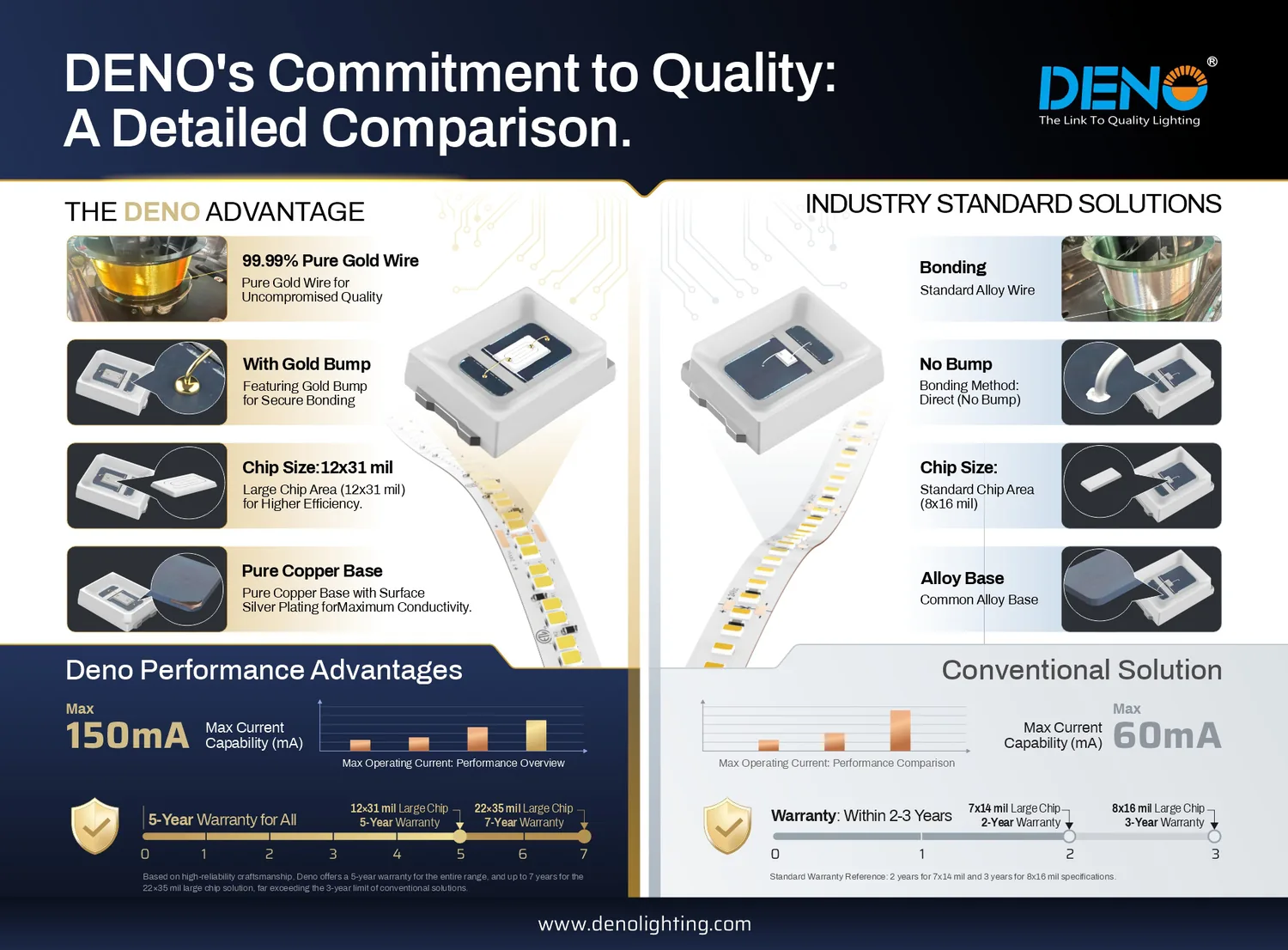

• Gegenüber einem 8 × 16 mil Die (die auf der DENO-Vergleichsinfografik abgedruckte Referenzbasis): 372 mil² versus 128 mil² – etwa die **2,91-fache Nennfläche, eine Steigerung von rund 191 %**.

Was man mit einem größeren Die gewinnt, ist thermischer Spielraum (Headroom). Bei gleichem Treiberstrom ist die Stromdichte pro Einheit der Sperrschichtfläche geringer und die Wärme wird über eine größere Fläche erzeugt, was lokale Hotspots reduziert und dem Gehäuse mehr thermische Reserven verleiht. Was man damit nicht automatisch gewinnt, ist mehr Licht oder eine längere Lebensdauer: Der Lichtstrom hängt von der Epitaxiestruktur, dem Phosphorsystem und dem Treiberstrom ab, und die Lebensdauer hängt von der Sperrschicht-Temperatur in der fertigen Leuchte ab. Ein Flächenverhältnis von 3,80 ist niemals ein Helligkeitsverhältnis von 3,80 oder ein Lebensdauerverhältnis von 3,80, und jeder Anbieter, der dies so darstellt, sollte hinterfragt werden.

4. Versilberte Kupferbasis und der vollständige Wärmepfad

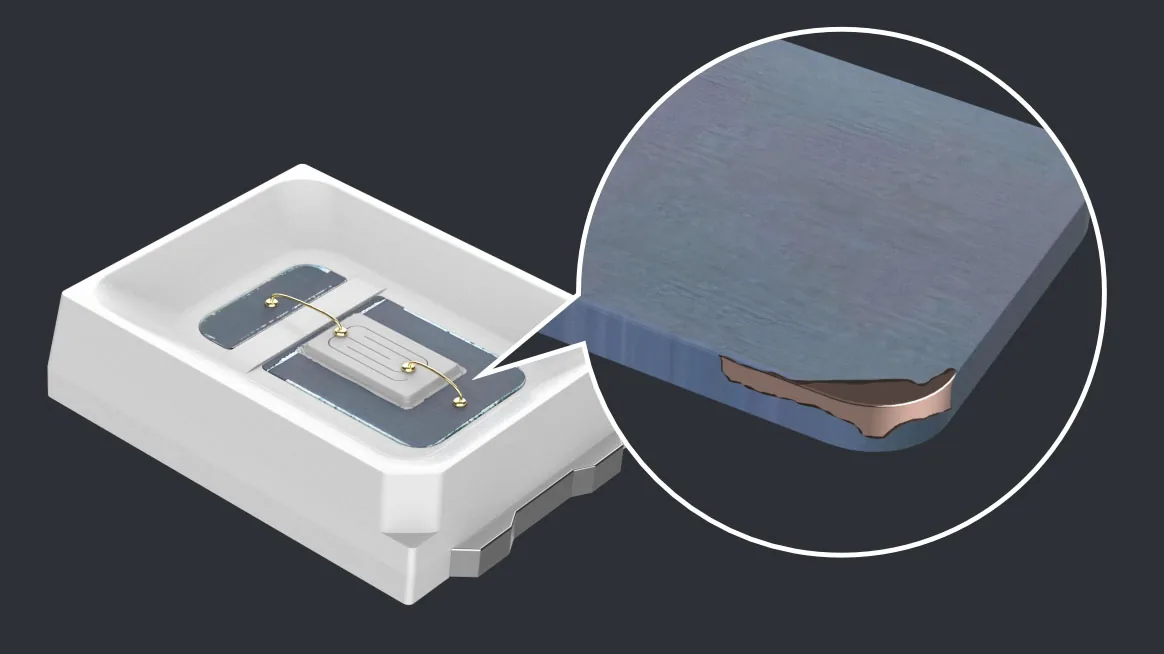

Die Wärme verlässt den Die über eine Kette, und diese Kette ist nur so gut wie ihr schwächstes Glied: Die → Die-Attach (Chip-Montage) → Gehäusebasis (Leadframe oder Slug) → Gehäuselötstelle → FPCB-Kupfer → Klebstoff oder thermische Schnittstelle → Aluminiumprofil → Umgebungsluft. DENO verwendet im abgebildeten Gehäuse eine **Basis aus reinem Kupfer mit Silberbeschichtung** und montiert die Gehäuse auf einer Dickkupfer-FPCB – bis zu 105 µm Kupfer, mit dickeren Ausführungen auf Anfrage – wie auf der Seite FPCB-Technologie beschrieben.

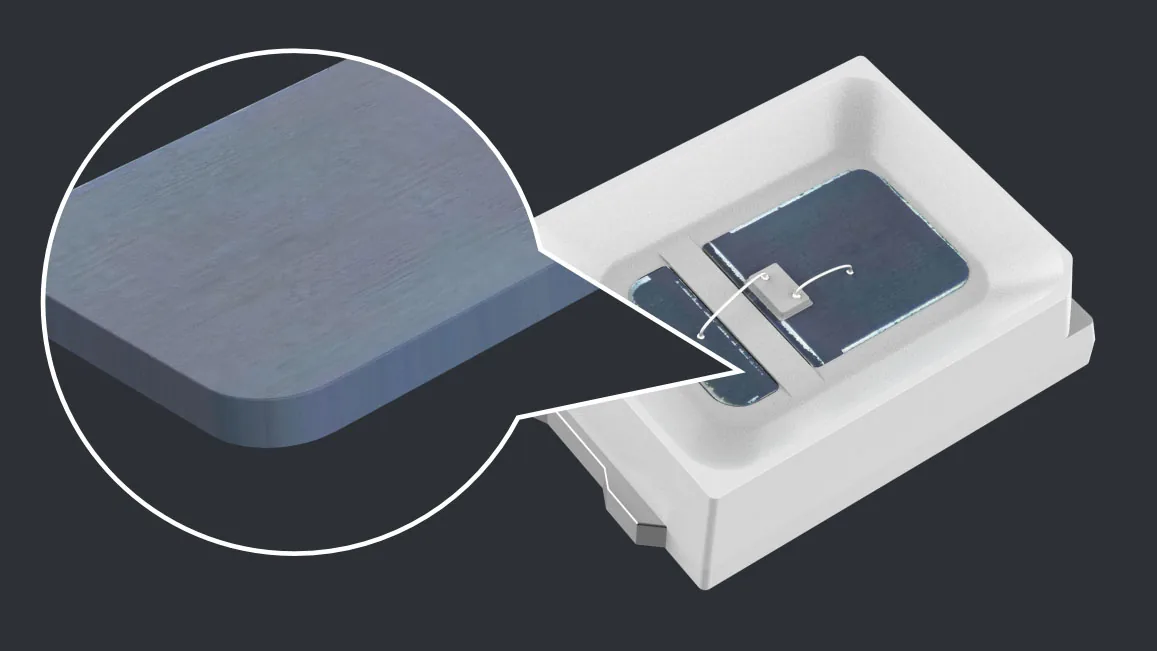

Es lohnt sich, zwei Größen zu trennen, die in Marketingmaterialien routinemäßig vermischt werden. **Wärmeleitfähigkeit** ist eine Materialeigenschaft: Kupfer hat etwa 400 W/m·K, Aluminium etwa 200 W/m·K und gängige Anschlussrahmen auf Eisenbasis liegen weit darunter. Der **Wärmewiderstand** (in K/W) ist eine Eigenschaft des fertigen Gehäuses und der Baugruppe: Er hängt von Geometrie, Dicke, Qualität des Die-Attachs, Lötstellenabdeckung und der darunterliegenden Platine ab. Eine Kupferbasis senkt den Wärmewiderstand für ein gegebenes Design, aber nur eine Messung an der montierten Leuchte gibt Aufschluss über die Sperrschicht-Temperatur, die Sie im Betrieb tatsächlich erreichen. Die Silberbeschichtung dient der Lötbarkeit und dem Oxidationsschutz der Basisoberfläche; sie ist eine Maßnahme zur Fertigungsqualität, kein separater Kühlmechanismus.

Praktische Konsequenz für Spezifizierer: Die Kupferbasis ist der Teil der Kette, den DENO im Gehäuse kontrolliert, und die Kupferkaschierung der FPCB ist der Teil, den DENO auf der Platine kontrolliert. Alles nach der Platine – Profil, Klebstoff, Hohlraumbelüftung – wird vor Ort kontrolliert, weshalb Ausführungen mit höherer Leistung zu Garantiezwecken ein Aluminiumprofil erfordern.

5. Konstruktionsvergleich

Die nachstehende Tabelle vergleicht Konstruktionsentscheidungen, nicht gemessene Leistungsdaten. Jede Zeile gibt an, was mit der jeweiligen Entscheidung kontrolliert werden soll; keine davon sollte als garantierter Lichtstrom-, Effizienz- oder Lebensdauerwert interpretiert werden.

Zwei Zeilen verdienen besondere Beachtung. Der Wert von **150 mA** ist der maximale Treiberstrom des abgebildeten Bauteils, wie er auf der Vergleichsinfografik angegeben ist. Es ist nicht der Strom, der von einem Meter des fertigen Streifens aufgenommen wird, und es ist kein empfohlener Dauerbetriebspunkt – der Betriebsstrom für jede Serie wird durch ihre eigenen photoelektrischen Daten festgelegt. Und die Zeile zur Garantie gibt die standardmäßige Laufzeit von 5 Jahren an; die spezifische Laufzeit für einen Auftrag ist diejenige, die in der schriftlichen Garantie für das betreffende Produkt angegeben ist.

6. Wie man die Qualität von LED-Streifen in der Beschaffung überprüft

Konstruktionsangaben sind nur so viel wert wie die Dokumentation, die dahintersteht. Eine kurze, beantwortbare Checkliste:

• Bonddraht: Fragen Sie nach Material und Reinheit sowie nach dem Materialzertifikat des Gehäuselieferanten.
• Die-Größe: Fragen Sie nach den nominalen Die-Abmessungen in mil und der für Vergleichsangaben verwendeten Referenzbasis.
• Gehäusebasis: Fragen Sie, ob die Basis aus Kupfer oder einer Legierung besteht und ob der Wärmewiderstand im Datenblatt des Gehäuses angegeben ist.
• Platinenkupfer: Fragen Sie nach der Kupferdicke in µm, nicht nach vagen Begriffen wie „Dickkupfer“, und fragen Sie, ob sie pro Lage oder insgesamt angegeben ist.
• Emitterdaten: Fragen Sie nach LM-80-Daten für den Emitter und prüfen Sie, ob der Teststrom mit dem Strom übereinstimmt, mit dem der Streifen tatsächlich betrieben wird.
• Photometrie: Fragen Sie nach Lichtstrom, Effizienz und Farbort aus der Ulbrichtkugel bei Nennstrom sowie nach dem SDCM-Binning – DENO liefert standardmäßig SDCM ≤3, mit SDCM 1 als verfügbarer Option.
• Garantie: Lesen Sie die Bedingungen, nicht nur die Jahreszahl – Nennstrom, maximale Umgebungstemperatur, IP-Klasse und Anforderungen an die Profilmontage entscheiden darüber, ob die Deckung im ersten Schadensfall Bestand hat.
• Konformität: CE-, UL- und RoHS-Dokumentation bestätigt die Konformität; sie ist kein Ersatz für chargenbezogene photometrische Daten.

Wenn zwei Angebote preislich identisch erscheinen, normalisieren Sie sie auf die gelieferten Lumen pro Watt bei gleichem CCT und CRI und vergleichen Sie dann die obigen Antworten. Führen Sie die elektrische Berechnung vor einer Entscheidung selbst in der ProCalc Engineering Suite durch und lesen Sie die Hintergrundinformationen zu Gehäuse und Platine auf der Seite LED-Chip-Technologie und der Seite Rolle-zu-Rolle-FPCB-Technologie.

7. Häufig gestellte Fragen

Ist Gold-Bonddraht immer besser als Kupfer?

Nein. Gold ist chemisch inert und eliminiert die Korrosion des Bonds als Ausfallmechanismus, weshalb DENO 99,99 % Gold in seinen gekapselten Gehäusen verwendet. Gut konstruierte Kupfer- und palladiumbeschichtete Kupfergehäuse sind ebenfalls zuverlässig, und Kupfer hat eine höhere Leitfähigkeit. Der Unterschied ist vor allem bei Installationen in feuchten, küstennahen, versiegelten oder langlebigen Anwendungen von Bedeutung.

Erzeugt ein 12 × 31 mil Chip 280 % mehr Licht als ein 7 × 14 mil Chip?

Nein. 280 % ist die Zunahme der nominalen Die-Fläche (372 mil² gegenüber 98 mil², ein Verhältnis von 3,80). Die Lichtausbeute hängt von der Epitaxiestruktur, dem Phosphor und dem Treiberstrom ab. Der größere Die bietet eine geringere Stromdichte und eine bessere Wärmespreizung, was ein Vorteil beim thermischen Spielraum ist, kein proportionaler Lichtstromvorteil.

Warum unterscheiden sich die Angaben zur Chipfläche von DENO in verschiedenen Dokumenten?

Weil die Referenzbasis unterschiedlich ist. Gegenüber 8 × 16 mil (128 mil²) beträgt das Verhältnis 2,91× (+191 %); gegenüber 7 × 14 mil (98 mil²) beträgt es 3,80× (+280 %). Prüfen Sie immer, welche Referenzbasis ein Vergleich verwendet, bevor Sie die Zahl in eine Spezifikation aufnehmen.

Ist 150 mA der Strom pro Meter Streifen?

Nein. 150 mA ist der maximale Treiberstrom des einzelnen abgebildeten Bauteils. Der Strom pro Meter hängt von der Anzahl der LEDs pro Meter, der Schaltungstopologie und der Betriebsspannung ab und ist in der photoelektrischen Tabelle jedes Produkts angegeben.

Garantiert die Kupferbasis eine niedrigere Sperrschicht-Temperatur?

Sie senkt den Beitrag des Gehäuses zum Wärmewiderstand, was hilft. Die Sperrschicht-Temperatur im Betrieb hängt auch vom FPCB-Kupfer, dem Aluminiumprofil, dem Montageklebstoff, der Umgebungstemperatur und dem Treiberstrom ab und muss daher an der fertigen Installation bewertet werden.

Welche Garantie gilt für meine Bestellung?

Die schriftlichen Garantiebedingungen des spezifischen bestellten Produkts. Die Standardlaufzeit von DENO für seine Hauptserien beträgt 5 Jahre, vorausgesetzt, der Betrieb erfolgt innerhalb des Nennstroms, der Umgebungstemperatur und der IP-Klasse, wobei eine Montage im Aluminiumprofil über 14 W/m erforderlich ist. Garantiezeiträume, die auf Marketinggrafiken gezeigt werden, veranschaulichen spezifische Familien und sind keine katalogweite Garantie.
